Откатные противопожарные двери (ОД П)

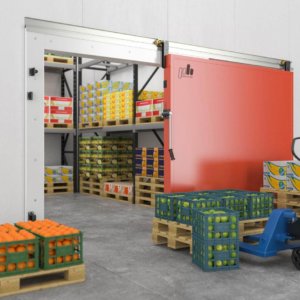

Откатные противопожарные двери (ОД П)Холодильные откатные противопожарные двери (ОД П) предназначены для холодильных помещений с повышенными требованиями к пожарной безопасности.

ОД П применяются в средне- и низкотемпературных холодильных камерах, складах, терминалах.

ОД П имеет предел огнестойкости EI30: препятствует распространению огня, дыма и других продуктов горения из помещения.

  • В помещениях с повышенными требованиями к пожарной безопасности
  • В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
  • В холодильных камерах любого объема, складах, терминалах
  • Для стабилизации климатического режима в помещениях
  • В помещениях без жестких требований к гигиене

Характеристики:

Толщина дверного полотна: 150 мм

Наполнитель: высококачественный огнестойкий пенополиизоцианурат PIR из лучших зарубежных компонентов

Высота проема: от 1800 мм до 2600 мм

Ширина проема: от 800 мм до 2600 мм



Варианты исполнения откатных противопожарных дверей:

  • Откатная дверь с порогом и без порога
  • Откатная дверь средне- или низкотемпературного исполнения
  • Дверь правого отката / левого отката

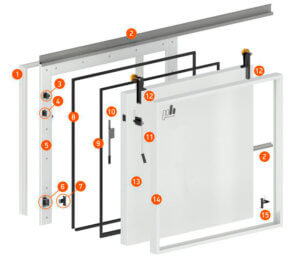

Откатные противопожарные двери (ОД П)Конструкция двери:

  1. Обрамление светового проема (опция)
  2. Направляющие рельсы с анодированного алюминия
  3. Отбойник с резиновым демпфером
  4. Упор для внешней ручки-рычага
  5. Накладная рама
  6. Упор нижний направляющий Q08-4 ПХ
  7. Захват нижний направляющий Q08-16 ПХ
  8. Двухконтурный уплотнитель Fermod 8511
  9. Терморасширяющаяся уплотнительная лента
  10. Внутренняя ручка-рычаг 3540 ПХ
  11. Внешняя ручка-рычаг 3500 ПХ
  12. Кронштейны верхние: левый (Q08-1 ПХ) и правый (Q08-2 ПХ) с латунными роликами
  13. Дверное полотно 150 мм
  14. Обрамление торцов дверного полотна
  15. Кронштейн нижний Q08-3 ПХ.



Дверное полотно –  состоит из стальных оцинкованных окрашенных листов (RAL 9003 стандарт) и жесткого пенополиизоцианурата (PIR) толщиной 150 мм, плотностью до 50 кг/м3.

По торцам конструкции установлены металлические швеллеры толщиной 2 мм, которые повышают целостность и несущие способности двери.

При сборке дверного полотна используются только огнеупорные герметики и пены.

В зависимости от степени агрессивности рабочей среды возможно изготовление полотна откатной двери из:

  • Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL
  • Нержавеющая сталь Aisi 430 (для непищевых продуктов)
  • Нержавеющая сталь Aisi 304 (для пищевых продуктов)
  • Сталь с органическим покрытием для применения в сельскохозяйственных объектах Granite Farm
  • Пищевая сталь с ламинированным покрытием Food Safe

Дверь поставляется в специальной полиэтиленовой пленке толщиной 50 мкм, которая свободно удаляется после монтажа.



Уплотнитель:

На полотно ОДП монтируются два вида уплотнителя:

  1. Уплотнитель Fermod 8511 (Франция): устанавливается двумя контурами по периметру дверного полотна
  2. Уплотнитель 15948: устанавливается в безпороговых дверях
  3. Противопожарный контур: устанавливаются по периметру полотна. При воздействии высоких температур (от 150oС) заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседние помещения.



Дверная рама – изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой краской в белый цвет (RAL 9003). Рамы под заказ изготавливаются из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проема с помощью крепежного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проема:

  • Ширина рамы = ширина светового проёма + 200 мм
  • Высота рамы = высота светового проёма + 200 (беспороговое исполнение)
  • Высота рамы = высота светового проёма + 200 + высота порога (пороговое исполнение).



Фурнитура:

Противопожарная дверь комплектуется металлической фурнитурой «ПрофХолод» (кронштейны, ролики, захват и упор двери, направляющие рельсы, внешняя и внутренняя ручки-рычаги, крепежи) и металлическим замком Fermod F57 (Франция).

Направляющие профили откатных холодильных дверей выполнены из анодированного алюминия и рассчитаны на нагрузки до 250 кг.

Система боковых направляющих ОД П расположена на сэндвич-панели, на стене, без крепления к полу.

Чтобы подобрать холодильные двери, нужно знать тип и ширину проема, температурный режим, габариты, условия эксплуатации, а также массу других деталей.

За дополнительной информацией и консультациями обращайтесь к нашим специалистам по телефонам: (4722) 37-46-80 или пишите нам на почту: holodno31@gmail.com.

Мы поможем Вам определиться с выбором холодильных дверей и дополнительных опций.
